1 产品介绍
料号：1011-1516
1.1 简介
MS2131S USB3.0高清音视频采集+HD环出+混音处理的样机，是集USB3.0视频采集、HD环出和多路混音输入输出为一体的多媒体设备。主要功能是将HD输入的音视频信号传送到PC、智能手机、平板电脑上预览或采集，同时可以将HD信号输出到显示设备，并且可以将Line in、MIC和HD信号源的声音经随意混合后输出到音响或耳机。
MS2131S USB3.0高清音视频采集+HD环出+混音处理的样机，演示环境需求：
（1）带USB接口的主机/笔记本或支持USB OTG功能的安卓手机/平板电脑及USB数据线；
（2）带HD输出接口的信号源及HD数据线；
（3）带HD输入接口的显示设备及HD数据线；
（4）3.5mm的四段式耳麦音频信号线，两端3.5mm的三段式音频信号线；
（5）音视频播放软件。
1.2 功能特性
MS2131S USB3.0高清音视频采集+HD环出+混音处理的样机，功能特性：
| USB3.0 |
|
| HD RX |
|
| HD TX |
|
| 音频 |
|
| 系统支持 |
|
1.3 应用场景
MS2131S USB 3.0 高清音视频采集+HD环出+混音处理的样机，主要应用于以下场景：
1.网络直播
2.高清视频采集卡
3.安防监控
4.医疗影像
2 产品连接示意图

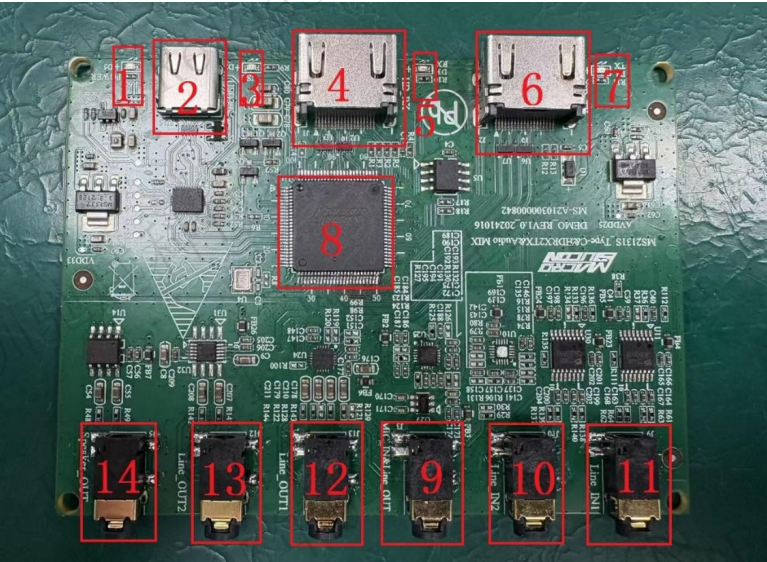

2.1 MS2131S USB3.0 高清音视频采集+HD环出+混音处理样机实物图
| 名称 | 功能描述 |
| 1 | 给样机供电后，LED指示灯亮（Power） |
| 2 | USB 3.0接口（Type_C母座）接USB Host，并给样机供电 |
| 3 | USB Host 端打开播放软件并采集后，LED指示灯亮（USB） |
| 4 | HD输入接口 |
| 5 | 信号源接入后，LED指示灯亮（RX） |
| 6 | HD输出接口 |
| 7 | 显示设备接入后，LED指示灯亮（TX） |
| 8 | MS2131S主芯片 |
| 9 | 音频输出&输入，接3.5mm四段式耳麦音频信号线 |
| 10 | 音频输入，3.5mm三段式音频信号线 |
| 11 | 音频输入，3.5mm三段式音频信号线 |
| 12 | 音频输出，3.5mm三段式音频信号线 |
| 13 | 音频输出，3.5mm三段式音频信号线 |
| 14 | 音频输出，3.5mm三段式音频信号线 |
| Note：此样机烧录的软件支持两路I2S进，一路I2S出。对应的样机接口为9/11/12。（9/12 输出的声音为相同的，任选其一即可。） | |
3 该产品实测参数
环出4K30Hz RGB;
4K60Hz Ycbcr420；
2K60Hz RGB;1080 120Hz RGB；
常见问题
Q：MS2131S样机具体如何操作
A：MS2131S样机支持免驱动安装设备，插入设备后，系统自动识别USB设备。USB视频采集卡支持AMCAP、ECAP及OBS等免费的视频采集软件，也支持VHS2DVD、会声会影等其他的视频采集软件。（具体OBS软件使用方法可通过我们的OBS操作手册查询）
